鈣鈦礦太陽能電池制造技術與可大面積制造技術發展
鈣鈦礦太陽能電池由于其制程簡易、重量輕、可撓性、低成本與其材料可調控能隙等優勢，而備受矚目并被廣泛研究。通過調整成分、反溶劑的選擇、添加劑輔助、缺陷鈍化與界面工程優化，使其光電轉換效率在近幾年迅速上升，目前已超過25%。依據德國弗勞恩霍夫研究所（Fraunhofer ISE）研究人員估計，鈣鈦礦-硅串聯太陽能電池的實際功率轉換效率潛力可能高達39.5%(參考信息1)。這將對未來太陽能電池發展帶入更大的發展空間。鈣鈦礦太陽能電池的多元應用前景不僅限于傳統能源領域，還可拓展至軍事、建筑、農業、物聯網、航天等多個領域。
鈣鈦礦太陽能電池基本結構
其中
①透明導電基底：一般采用氧化銦錫導電玻璃（ITO）或者氟摻雜的氧化錫導電玻璃（FTO）。
②電子傳輸層材料（ETM）：如TiO2 或PCMB。
③鈣鈦礦吸光材料：典型代表為碘化鉛甲胺（MAPbI3， MA=CH3NH3+），用于吸收太陽光產生光電子的活性材料。
④空穴傳輸材料（HTM）：通常使用Spiro-OMeTAD或PEDOT:PSS。
實驗室鈣鈦礦太陽能電池研發制備的最簡易方式—旋轉涂布法
①將電洞傳輸層(PEDOT:PSS)透過旋轉涂布法于已清潔的ITO基板上，涂布參數為轉速5000rpm時間30秒，而后在140℃下進行退火，時間為10分鐘。
②接著在高純度氮?dú)獾氖痔紫渲羞M(jìn)行溶液調配鈣鈦礦涂料，將1.2M 的Pbl2和1.2M甲基銨碘化物溶于DMSO和GBL(體積比為 1:1)混合溶劑中。
③接著將鈣鈦礦溶液透過旋轉涂布法于PEDOT:PSS/ITO基板上，分兩段式進行旋轉涂布分別為第一段轉速1000rpm、時間10秒，第二段轉速5000rpm、時間20秒，而后在100℃下進行退火、時間為10分鐘。
④接著將電子傳輸層(PCBM)溶液透過旋轉涂布法于鈣鈦礦層/ PEDOT：PSS/ ITO基板上，轉速3000rpm、時間30秒。
⑤最后，透過熱蒸鍍制程進行電極制作，材料為鈣(Ca)/鋁(Al)，蒸鍍厚度為100奈米，完整結構鈣鈦礦太陽能電池組件。

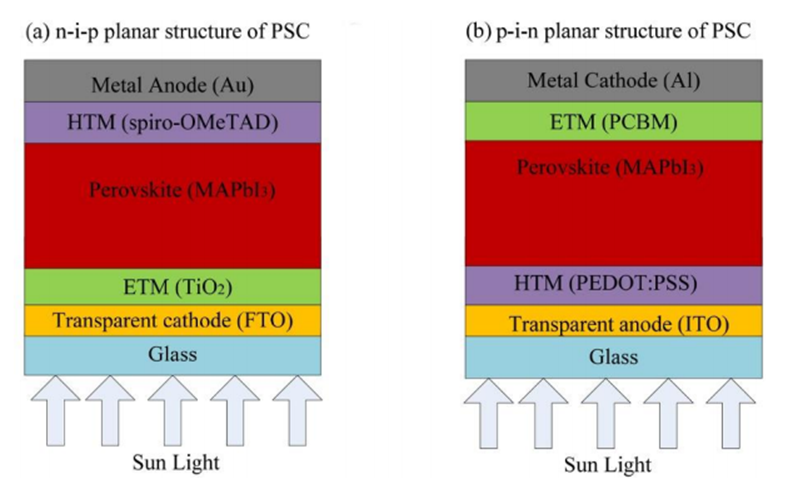

圖2鈣鈦礦太陽能電池基本結構
(圖片來源：參考信息3)
通過旋轉涂布法制備鈣鈦礦層，其中主要分為一步法和二步法。
1）一步法是將鈣鈦礦前驅物，如甲基碘化銨與碘化鉛，一起溶解在二甲基甲酰胺/二甲基亞砜等溶劑中，然后在高速旋轉的后半段滴下反溶劑以去除溶劑，再進行熱處理得到鈣鈦礦。
2）二步法則是先制作碘化鉛薄膜，然后在高速旋轉中滴入前驅物如甲基碘化銨來合成鈣鈦礦。
旋轉涂布制造技術
刮刀涂布法制造技術

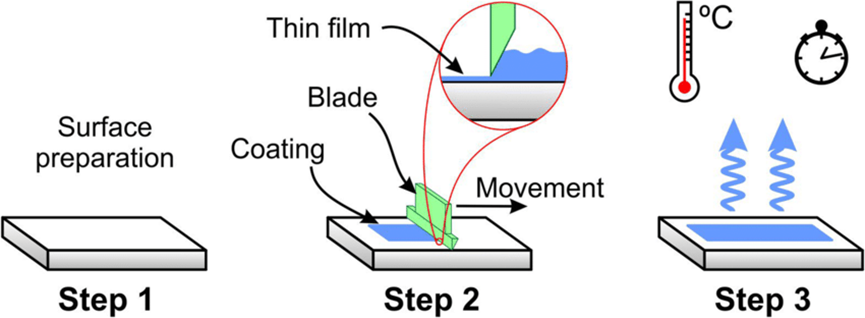

刮刀涂布是一種簡單、低成本可大規模涂布技術。其運作原理是通過移動刀片或基板 (substrate)，刮涂前驅體溶液來制備大面積薄膜(如圖3所示)。其最大的優勢為僅需極少量的前驅體溶液，改進了旋轉涂布法中浪費大量溶液的缺點。原則上，所制備的薄膜厚度可透過調整前驅體溶液濃度、刀片的移動速度、基板的性質以及刀片與基板之間的距離來控制。
圖3 刮刀涂布的運作原理
狹縫涂布法制造技術
狹縫涂布法已廣泛應用于連續大規模涂布制程，是非常適合卷對卷制程的涂布技術。狹縫涂布裝置包含兩個獨立的可移動刀片，兩刀片之間的間隙構成一個狹縫，可供墨和進行流量控制(如圖4所示)。與刮刀涂層法相似，薄膜厚度可以透過調整前驅體溶液濃度、基板的性質和刀片與基板之間的距離來控制，而油墨特性 (黏度和濃度)、抽墨噴涂速度、基材移動速度和刀片之間的狹縫尺寸也是薄膜性質的可控件。因此，狹縫涂布法目前普遍被認為是最適合工業大規模生產的涂布技術。
圖4 狹縫涂布的運作原理
噴涂法制造技術

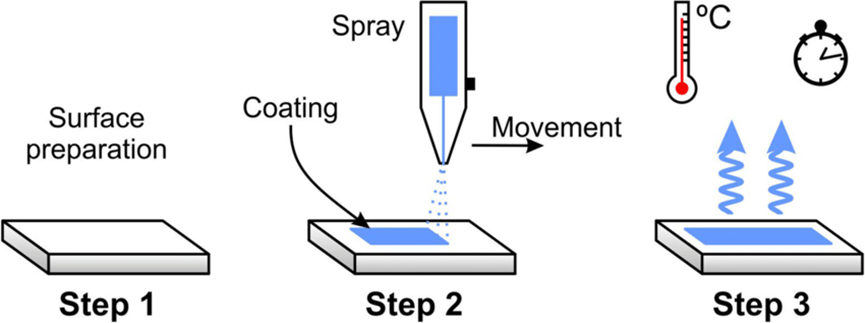

噴涂法是一種以溶液形式的大規模涂布制程。為了提高噴涂過程中的再現性和穩定性，通常會在噴涂系統中使用超聲波振動吸頭，以產生微小的墨滴，最后再透過氮?dú)鈽屩苯映练e在基板上。在基板上，墨滴會融合成均勻連續的濕膜，接著在特定溫度下干燥獲得致密的薄膜(如圖5所示)。原則上，薄膜厚度可以透過改變前驅體溶液的流速、濃度、氮?dú)鈽寚娏鞯囊苿?dòng)速度以及基板的溫度來調整。
圖5 噴涂法的運作原理
噴墨印刷法制造技術

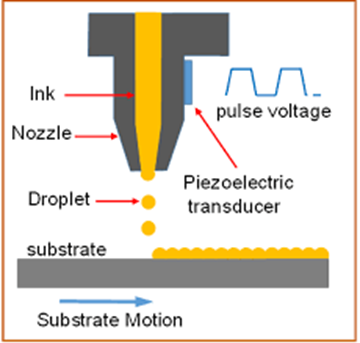

噴墨印刷法是一種多功能且具有低溫溶液制程的大規模涂布技術，其透過固定墨水流量通過噴嘴來制備均勻且連續的薄膜。通過控制噴嘴，噴墨印刷法具有輕巧的圖案化能力，克服了傳統涂層方法通常需要掩膜板或激光圖案化的限制，也避免額外的材料浪費和可能的缺陷形成(如圖6所示)。由于可控及多功能的沉積、材料的有效使用、大氣環境下的低成本制程，噴墨印刷法亦被公認為有潛力的工業生產印刷技術之一。
圖6 噴涂法的運作原理
主流大面積鈣鈦礦制程技術優缺點比較整理如表1。
|
工藝方案 |
優點 |
缺點 |
|
|
濕法制程 |
旋轉涂布 |
易于控制驗證材料特性與趨勢 |
|
|
刮刀涂布 |
快速制備大面積薄膜制程、設備成本較低 |
|
|
|
狹縫涂布 |
精準控制溶劑使用量 |
大面積優化難度高,溶劑流性與急性控制為重點因素 |
|
|
噴涂 |
低霧尺寸更小、均勻性更佳(超音波) |
超音波型噴涂相較超聲波成本高 |
|
|
噴墨印刷 |
精準的圖案形成,節省材料 |
|
|
|
干法制程 |
--- |
操作容易,易得高質量單元鈣鈦礦 |
|
可卷對卷涂布制程鈣鈦礦太陽能電池制造技術發展
圖7 卷對卷鈣鈦礦太陽能電池
表2 濕法制造卷對卷鈣鈦礦太陽能電池的比較
|
沉積方法 |
前驅物利用率 |
制程速度 |
卷對卷兼 容性 |
厚度 均勻性 |
圖案化 分辨率 |
|
旋轉涂布 |
非常差 |
慢 |
不相容 |
好 |
無法圖案化 |
|
刮刀涂布 |
好 |
快 |
相容 |
好 |
無法圖案化 |
|
噴霧涂布 |
差 |
慢 |
相容 |
差 |
無法圖案化 |
|
狹縫涂布 |
好 |
快 |
相容 |
非常好 |
無法圖案化 |
|
凹版印刷 |
非常好 |
快 |
相容 |
好 |
非常好 |
|
網版印刷 |
非常好 |
快 |
相容 |
好 |
好 |
|
噴墨印刷 |
非常好 |
慢 |
相容 |
好 |
非常好 |
大面積鈣鈦礦太陽能電池發展案例介紹
日本東芝公司

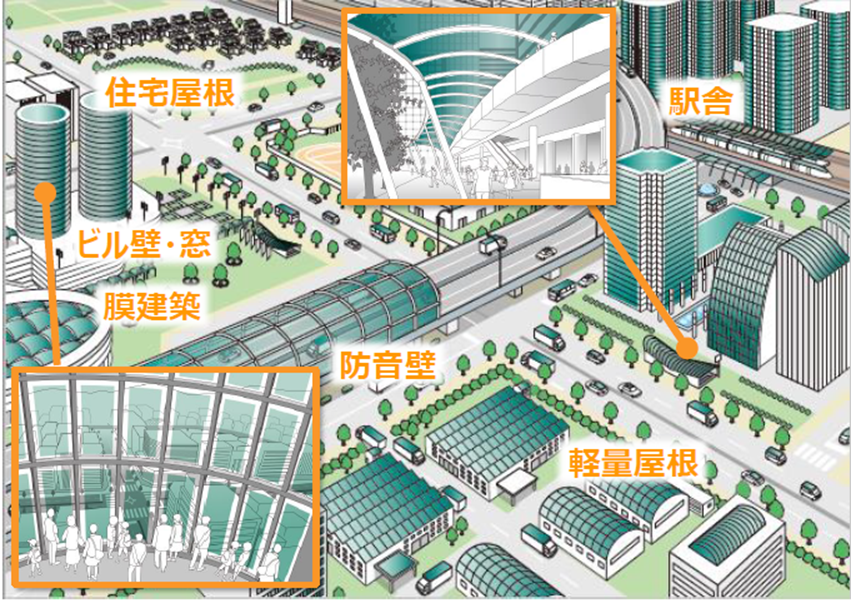

日本東芝公司在其薄膜型太陽能電池的應用規劃，預計透過在城市地區大規模安裝薄膜型太陽能電池等擴大再生能源發電如圖8所示。

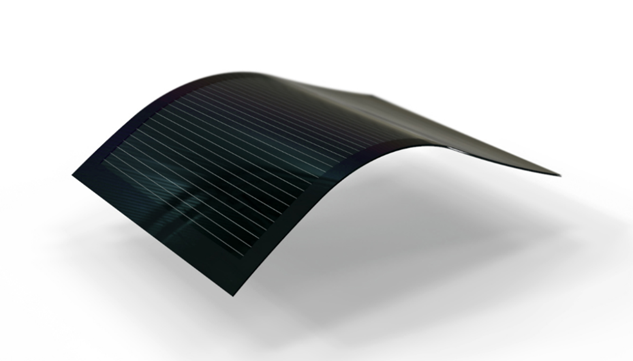

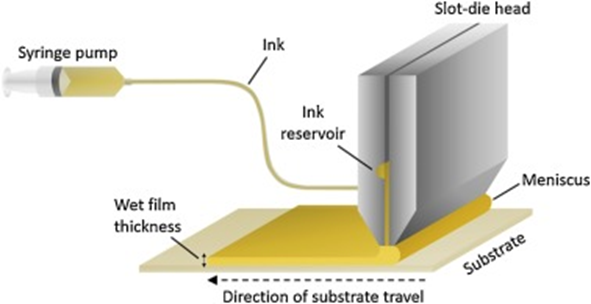

日本東芝公司在 2023 年 2 月發表使用專有的彎液面涂布方法(注1)制造大面積鈣鈦礦太陽能電池(圖9所示),轉換效率為 16.6% 面積703平方公分(注2)的(參考信息4)。透過使用這種涂層方法，既可以提高能量轉換效率，又可以加快生產過程，目前我們正在致力于開發一種高效、低成本的薄膜型電池以供使用。
德國Oxford PV公司

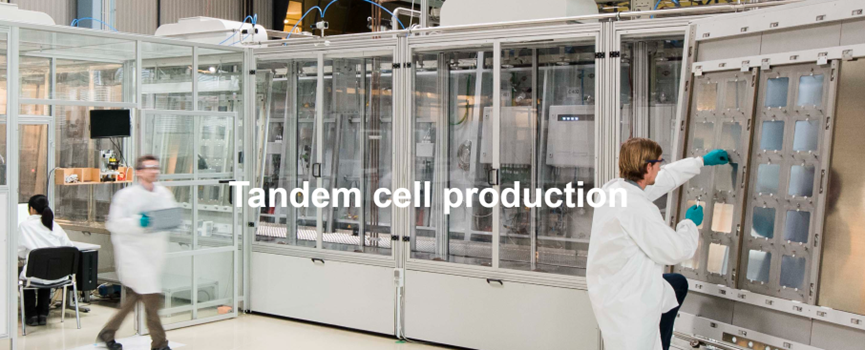

2010年的德國新創公司Oxford PV，專注于真空沉積型鈣鈦礦/硅串聯太陽能電池的開發。該公司使用典型發光效率為20-22%的硅系大陽能電池,在其上面進行真空沉積型鈣鈦礦大陽能電池的制程,讓組合的鈣鈦礦/硅串聯大陽能電池效率超過30%(參考信息5)。Oxford PV公司位于德國柏林附近哈佛爾河畔勃蘭登堡的工廠擁有世界上第一條硅基鈣鈦礦串聯太陽能電池批量生產線(圖10所示)。
Oxford PV 是牛津大學的子公司，在硅基鈣鈦礦串聯太陽能電池的開發領域處于世界領先地位，該電池的理論最大效率超過 43%，而硅太陽能電池的理論最高效率還不到 30%。理論值超高光電轉化效率的硅基鈣鈦礦串聯太陽能電池是現階段全球發展的重要目標之一。
鈣鈦礦太陽能電池商務發展關鍵
鈣鈦礦太陽能電池商務發展關鍵有2個重點:
可商業化生產
可大面積生產
在鈣鈦礦/硅串聯太陽能電池部分,依據2024.09.05的PV Magazine報導(參考信息6), Oxford PV 正在向美國客戶交付其首款商用鈣鈦礦太陽能組件。該產品(見圖11)是72 片太陽能電池組件的效率為 24.5%，比傳統硅組件多20% 的光電轉換效率。
Oxford PV的鈣鈦礦太陽能電池制造雖然全部使用真空沉積法,但在涂布法方面,日本東芝公司也展現受光面積尺寸為24.15cm x 29.10cm（702.8平方公分）的柔性的鈣鈦礦太陽能電池。因此未來鈣鈦礦太陽能電池商務發展是非?？善?。
