在卷對卷涂布生產過程中，精確的張力控制和適當?shù)膹埩υO(shè)置是能否生產出合格產品的關鍵所在。由于不同的基材有不同的張力設定范圍，因此要通過控制裝置對相關單元進行張力控制，以實現基材的穩定運行和工藝要求。
張力控制系統被廣泛應用在鋰電池、柔性電子、水處理（過濾膜）、光伏、造紙、光學膜、包裝、印刷和紡織印染等行業中。本文介紹了張力的基本概念、檢測方法、影響張力變化的因素和張力引發的涂布缺陷以及張力控制。
張力：彈性物體拉長時產生的應力。
力：推力或拉力。
力矩：描述力對物體的轉動作用。
扭矩：在一定距離處產生或傾向于產生旋轉的力。
張力：涂布過程中，電機通過制造扭力，使傳動輥和收放卷能夠轉動，電機依程序要求控制扭矩和速度，進而控制各傳動輥之間基材的力，稱為張力。
張力檢測是張力控制過程中的重要環節，檢測信號的精度直接影響著控制精度。根據檢測方式的不同，大致分為稱重傳感器檢測和擺輥檢測兩類。

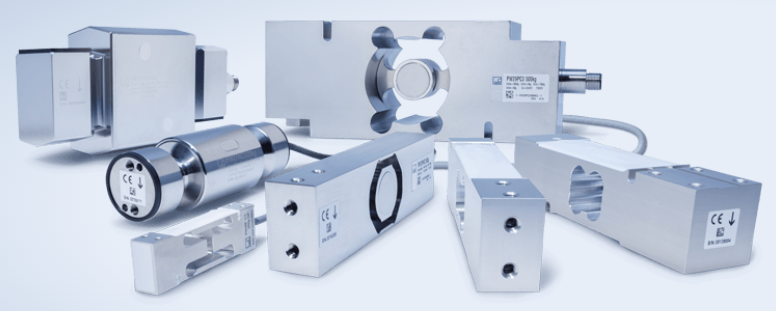

稱重傳感器是一種測力系統，是通過彈簧元件和應變片的組合，將質量信號轉變?yōu)榭蓽y量的電信號輸出的裝置。
按工作原理可以分為電阻應變式、電感式、電容式、壓電式、壓磁式、振弦式等。
按結構形式可以分為S型、柱式、懸臂梁式、剪切梁式、輪輻式、圓環式、箱式等。
優點：測量實際張力，響應速度快，線性好，檢測范圍寬，維護成本低。
缺點：蓄積量小，對高頻擾動響應差，設備的加減速難以處理，不容易實現高速切換卷等。
（圖片來源：https://www.hbm.com/）

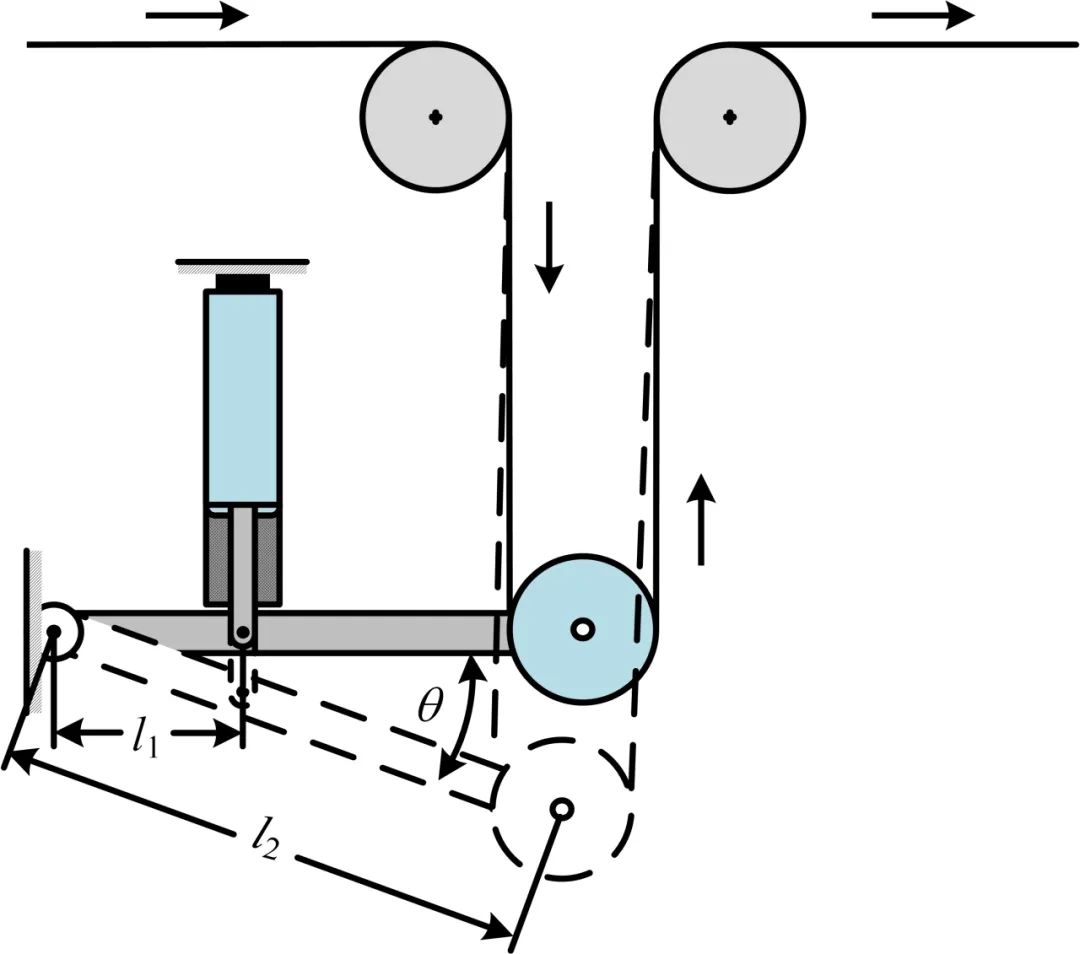

擺輥檢測張力是通過電位器來檢測擺輥偏離中心零位（擺輥?zhàn)匀淮怪蔽恢茫┑慕嵌?，而間接檢測張力的大小和變化波動，這個過程需要使用擺輥反饋信號，通過擺輥的位置偏差來反映張力的波動量。
分類：按機械結構可以分為重量調節器式、彈簧調節器式和蓄積器。
優點：吸收或隔離張力的擾動，結構簡單、價格低廉。
缺點：導輥擺動式會導致張力波動，精度不高、壽命短。
（圖片來源：A Parameter Self-Tuning Decoupling Controller Based on an Improved ADRC for Tension Systems）

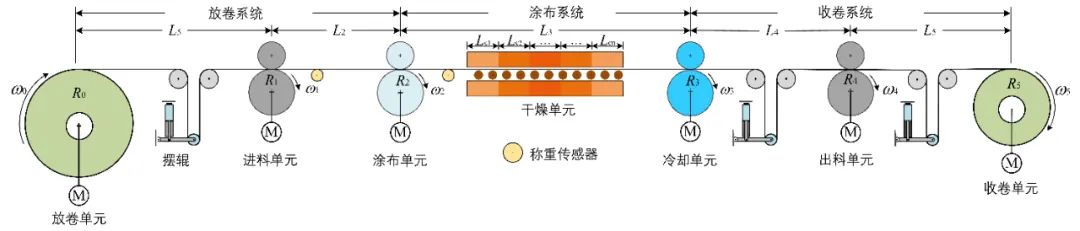

影響張力的各種因素廣泛存在于涂布機的各個環節，如放卷單元、涂布單元、干燥單元和收卷單元。
（圖片來源：A Parameter Self-Tuning Decoupling Controller Based on an Improved ADRC for Tension Systems）
①基材纏繞不均勻、質量不均勻、卷芯偏心等；
②基材的內在質量水平，如均勻性、直線性和表觀弊病等；
③卷料的直徑變化、不停機接換卷料、翻轉架和卷軸切換導致的機器振動等。
①涂布環境，如溫度、濕度、壓力、靜電和潔凈度等；
②涂布工藝參數，如涂布速度、涂層厚度等；
③涂布液的性質，如黏度、表面張力和固含量等。
②基材受到導輥拉伸產生彈性應變；
④熱風干燥中烘箱長度、風速、溫度、風嘴分布及排列方式等。

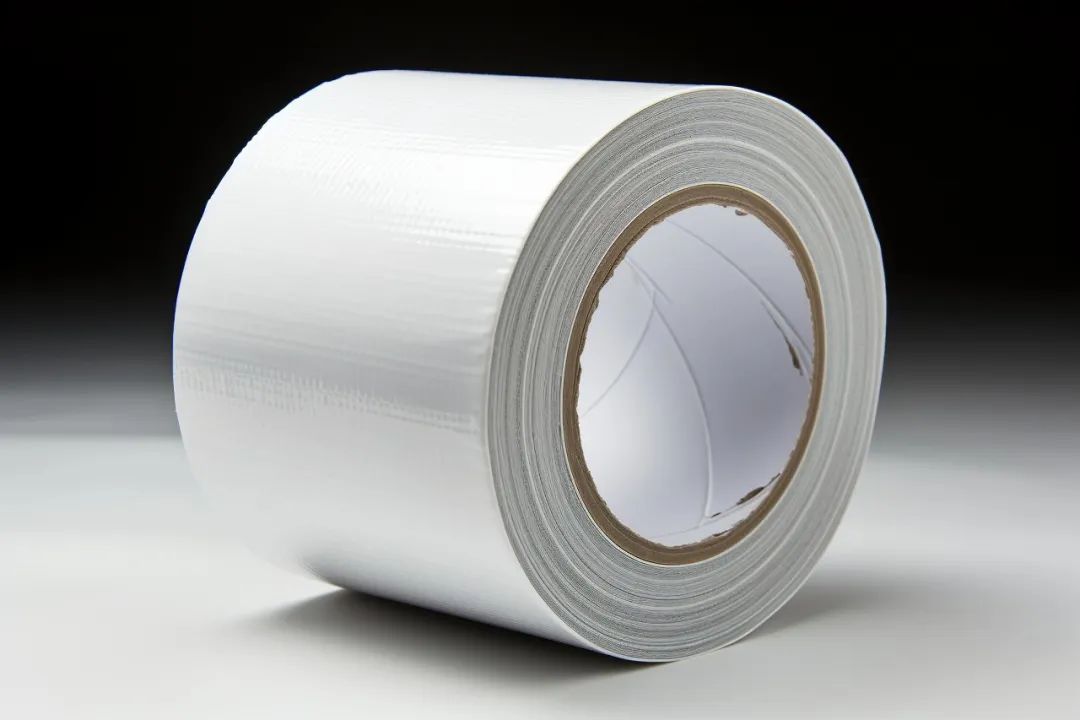

收卷單元主要功能為實現基材的收取及保證收卷段張力平穩，避免帶材靠內芯處出現皺折或擠成錐形突起。

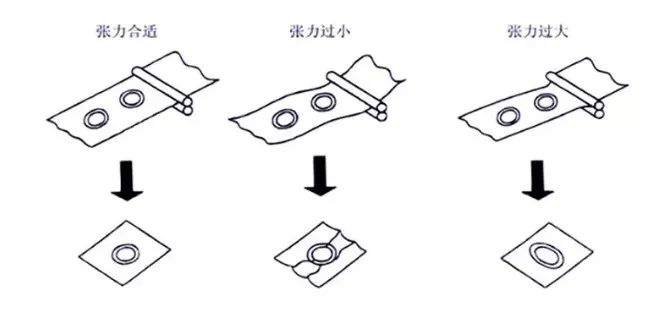

如果生產加工過程張力控制效果不能達到工藝控制的基本要求，將嚴重影響涂布過程和產品的表觀質量：

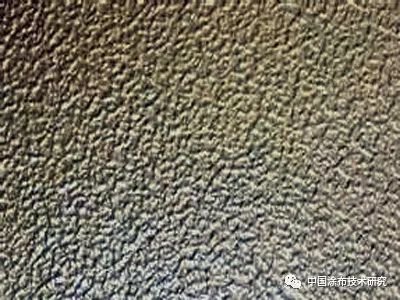

①橘皮
（圖片來源：http://www.fms-technology.com.cn/）

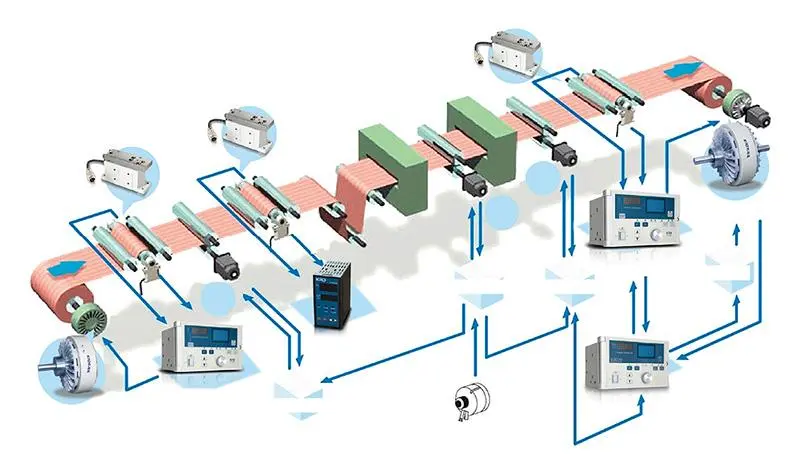

涂布機作為多跨度卷繞系統，具有多個輸入和輸出，運行時不僅會受到工業生產車間的未知擾動，還存在子系統之間速度與張力的耦合，以及參數隨時間變化，因此要通過控制裝置對多個相關單元進行張力控制，以實現基材的穩定運行和工藝要求。
（圖片來源：張力控制器系統原理及應用行業）
卷繞系統的控制是一個比較具有挑戰的工業控制問題。卷繞系統張力控制應用的方法有PID，模糊邏輯，神經網絡，最優控制以及魯棒控制等。近來針對多跨度卷繞系統的料帶傳輸控制，又提出了魯棒李雅普諾夫反饋控制以及一自由度或二自由度控制策略的多變量H∞控制。
卷繞控制系統一般具有多個子系統，且子系統相互連接，張力與速度之間相互耦合，故其控制不僅需要考慮控制器，還需要考慮控制結構的設計。針對這種大規?；ミB系統，使用集中控制存在較多缺點，學術界提出了其他的控制結構如分布式控制、分散控制以及重疊分散控制等，以改進控制系統性能。
卷料傳送流程的主要在于保證最小的料帶損傷，同時以最大的速度傳動。為了達到此目的，卷料張力控制至關重要，原因如下：
①影響料帶的結構，比如料帶的長度和寬度；
②有助于減少褶皺，較高的張力有助于減少因卷輥錯位而產生的褶皺，但過高的張力反而會引起更多褶皺；
③影響卷輥?zhàn)钔鈱拥膹埩?，從而影響產品輥的外形，最終影響產品的質量。
為了使張力保持在一個相對穩定的狀態，一般使用的控制方式有：手動控制、開環控制、閉環控制。
手動控制張力需要操作員根據經驗和觀察基材的類型、寬度、速度等因素來調整張力，以確保材料在整個涂布過程中保持穩定的張力，主要用在涂布機的放卷單元和收卷單元。
在張力控制系統中，開環控制主要是一種基于預設張力值的控制方法，通過設備本身的機械結構來控制張力的大小。預設張力值被輸入到張力控制器中，然后控制器會通過控制電機或剎車來使張力維持在預設的值。
（圖片來源：Basics of web tension control summary）
（圖片來源：Basics of web tension control summary）

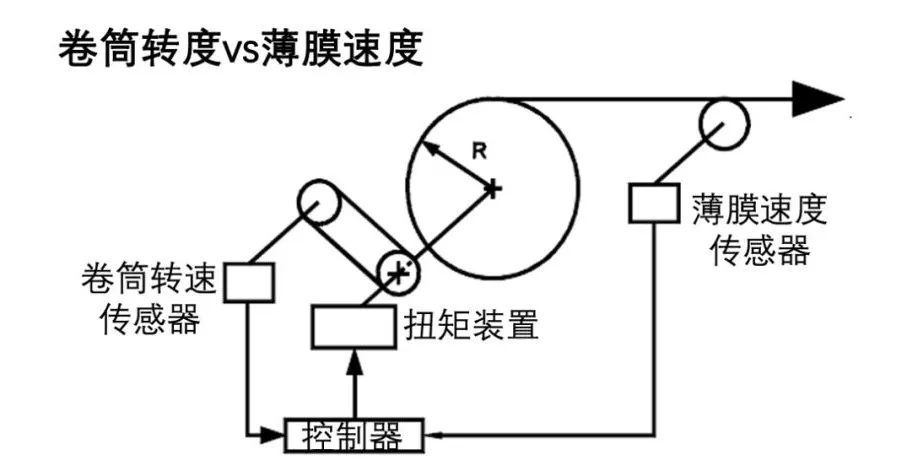

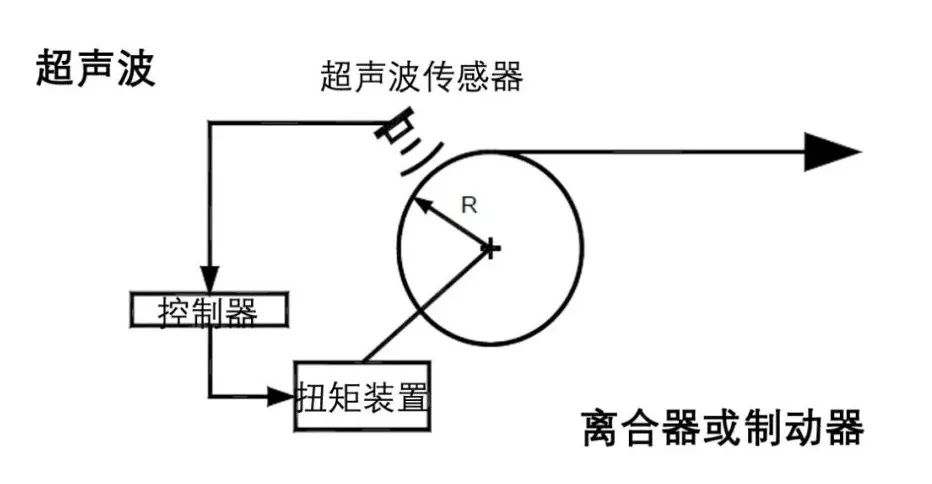

③監測收放卷轉速及薄膜的速度控制
（圖片來源：Basics of web tension control summary）
閉環控制是一種反饋控制，它通過對系統輸出信號與期望信號之間的差異進行實時監測和比較，計算出控制誤差，并將誤差信號反饋給控制器來調節系統的控制量。通常使用張力傳感器、浮動輥、自由式浮動輥等反饋器件，通過反饋調節，實時修正電機速度、轉矩，從而實現較高的張力精度。

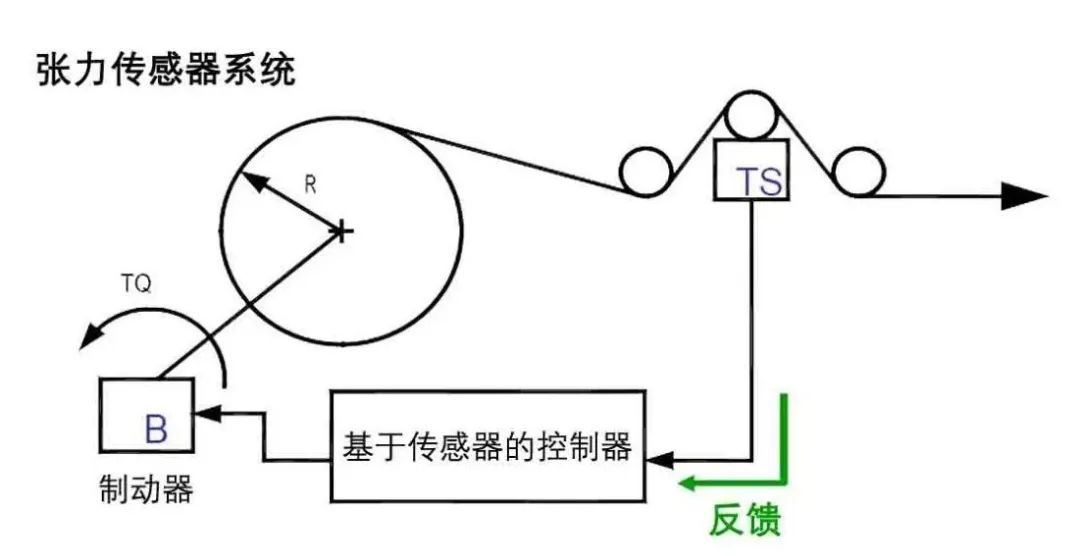

①張力傳感器控制系統
（圖片來源：Basics of web tension control summary）

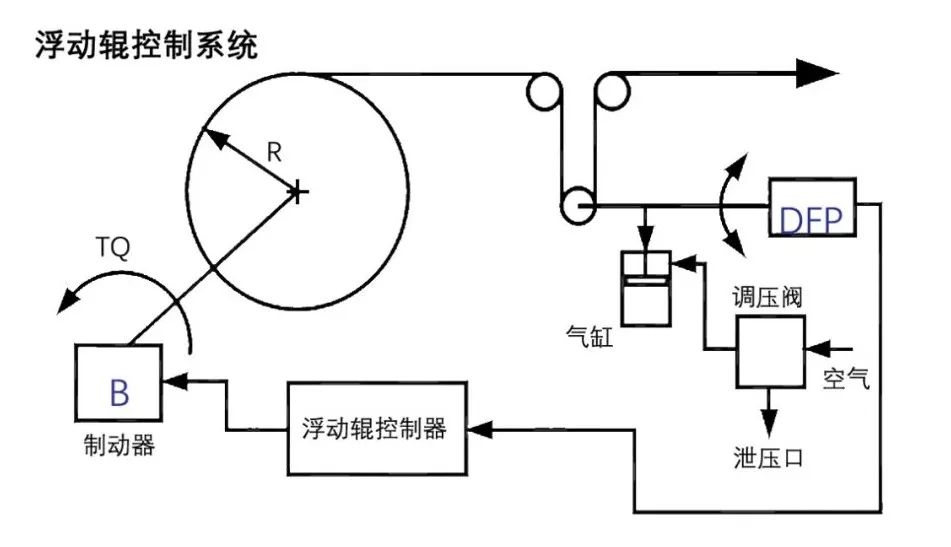

②浮動輥控制系統
（圖片來源：Basics of web tension control summary）
[1]Basics of web tension control summary,present by Darrell Whiteside, Sales Channel Manager-Tension Control Maxcess International
[2]A Parameter Self-Tuning Decoupling Controller Based on anImproved ADRC for Tension Systems
[3]Control methodology for tensioned web considering thermal behavior in roll-to-roll manufacturing systems
[4]謝林利.太陽能薄膜電池涂布生產線的張力控制研究[D].江南大學,2015.
[5]楊韻勍.涂布機張力控制系統設計及應用[D].東北大學,2022.
[6]王嘯曦.現代涂布工藝流水線相關技術研究[D].江蘇科技大學,2020.
[7]范占峰.稱重傳感器檢測系統的設計與實現[D].電子科技大學,2014.
[8]何軍鋒.基于可編程控制器的分切機控制系統的研究[D].西安理工大學,2009.
[9]張加語.基于線性自抗擾的涂布復合機張力與速度控制[D].上海交通大學,2020.
[10]GB/T 5327—2008《表面活性劑術語》
